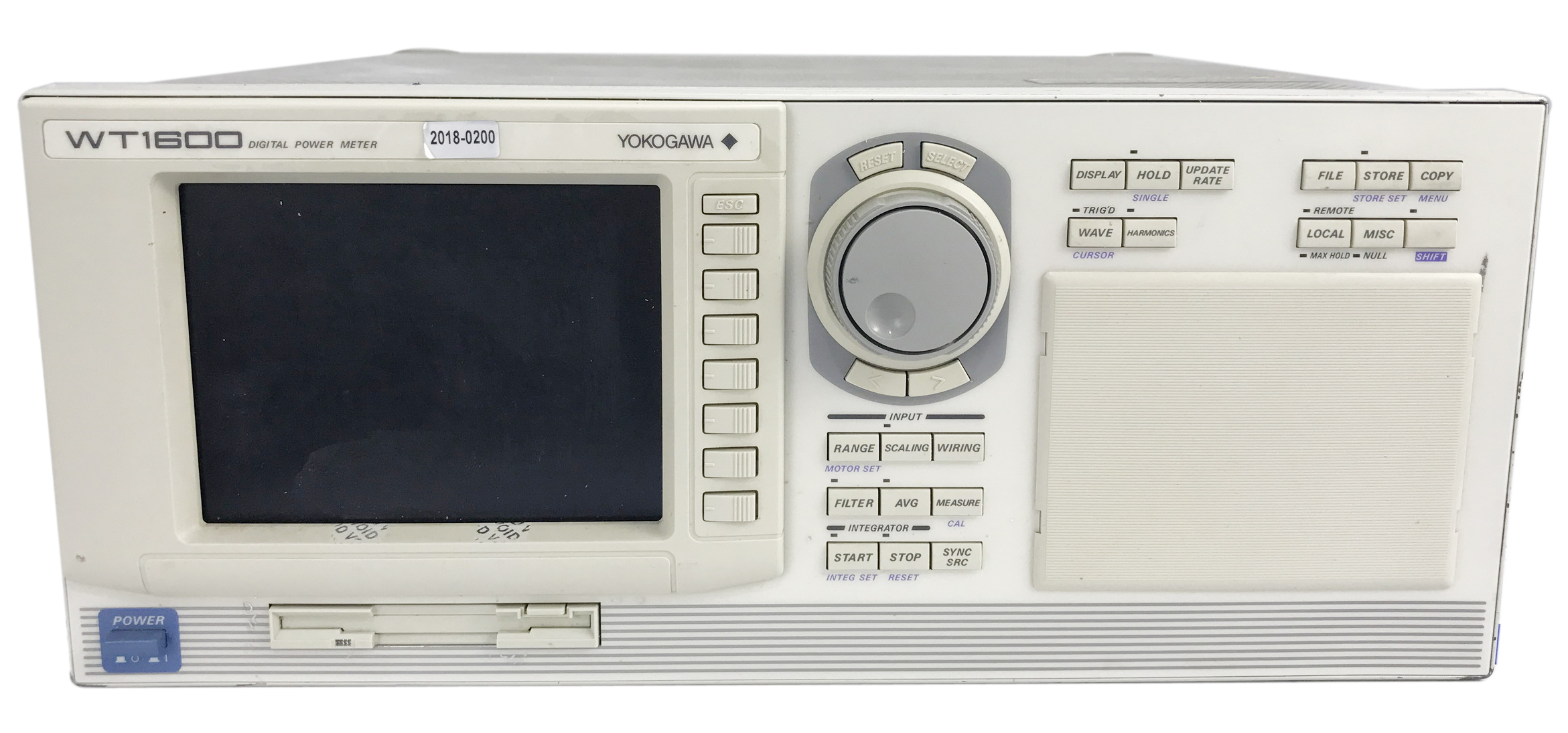

WT1600 產品特點
基本精度:0.1%
帶寬:DC,0.5Hz – 1MHz
大量程電流輸入(2種輸入單元)
5A輸入單元: 10mA – 5A
50A輸入單元: 1A – 50A
電流傳感器輸入量程(5A&50A輸入單元):50mA-10V
大量程電壓輸入:1.5V – 1000V
6.4英寸TFT彩色液晶顯示器
高速數據存儲50ms
豐富多彩的顯示方式
趨向曲線顯示
WT1600按時間順序顯示測試結果數據
以太網(10BASE-T,選件)
利用以太網可以實現FTP服務器,FTP用戶器,網絡打印,
自動EMAIL傳送(SMTP)等
D/A輸出(30通道,選件)
模擬數據輸出最多30個測試參數
電機評測功能(選件)
內置打印機
橫河WT1600功率分析儀 與WT1800功率分析儀 參數對比表
型號 | WT1800 | WT1600 |
電壓輸入端子 | 插入式端子(安全端子) | 插入式端子(安全端子) |
電流輸入端子 | 大接線柱 | 大接線柱 |
外部傳感器輸入端子 | 絕緣BNC接口(選件) | 絕緣BNC接口(標配) |
基本功率精度 | +/-0.1% | +/-0.1% |
DC功率精度 | +/-0.05% | +/-0.1% |
頻率范圍 | DC，0.1Hz ~ 1MHz | DC、0.5Hz ~ 1MHz |
電壓/電流頻率范圍(-3dB，典型值) | 5MHz(-3dB，典型值) | 無定義 |
采樣速度 | 約2MS/s | 約200kS/s |
接線設置方式 | 選擇接線和單元的數量 | 選擇接線方式類型 |
選擇指定量程 | 是 | 無 |
有效輸入量程 | 額定量程的1%~ 110% | 額定量程的1%~ 110% |
屏幕尺寸和分辨率 | 8.4英寸(1024×768) | 6.4英寸(640×480) |
數據更新率 | 50m、100m、200m、500m、1、2、5、10、20[s] | 50m、100m、200m、500m、1、2、5[s] |
線路濾波器 | OFF、100Hz ~ 100kHz(100Hz步幅)數字濾波器、300kHz和1MHz模擬濾波器 | OFF,500Hz,5.5kHz,50kHz |
頻率濾波器 | OFF、100Hz或1kHz | OFF或ON |
諧波測量 | /G5選件或/G6選件 | 標配 |
諧波模式 | 常規測量和諧波測量同時進行 | 選擇常規或諧波模式 |
PLL源的基頻 | 0.5Hz~ 2600Hz(內部采樣時鐘) (無外部采樣時鐘功能) | 1 ~ 10Hz(使用外部采樣時鐘) 10Hz~ 440Hz(內部采樣時鐘) |
被測次數的上限 | 最高500次 | 最高100次 |
諧波分析數量 | 選擇1個系統(/G5選件)或2個系統(/G6選件) | 1個系統 |
積分 | 有功功率、電流、視在功率、無功功率 | 有功功率、電流 |
積分模式 | 充電/放電、賣電/買電模式 | 充電/放電模式 |
Delta運算功能 | /DT選件 | 標配 |
自動打印功能 | 是 | 無 |
屏幕打印功能 | 內置打印機 | 內置打印機、以太網網絡打印機 |
打印寬度/長度 | 80mm/10m | 80mm/10m |
峰值因數(CF=峰值/最小有效值) | 300 | 300 |
平均數(移動平均數) | 在2 ~ 64計數之間設置 | 從8、16、32或64計數中選擇 |
存儲功能 | 存儲 | 存儲/調回 |
存儲項目 | 數值 | 數值、波形(1002峰對峰數據) |
屏幕截圖格式 | BMP、PNG和JPEG | TIFF、BMP、Post Script、PNG和JPEG |
頻率測量 | 3個來源(標配)、12個來源(/FQ選件) | 3個來源(標配) |
轉速輸入 | A相、B相、Z相輸入(/MTR選件) | 1個輸入(/MTR選件) |
輔助模擬輸入 | 兩個模擬輸入(/AUX選件) | 無 |
SCSI接口 | 無 | 是(/C7) |
內部硬盤 | 無 | 是(10GB,/C10) |
DA輸出通道數量 | 20個通道(/DA選件) | 30個通道(/DA選件) |
DA輸出分辨率 | 16位 | 12位 |
數據存儲器 | 直接保存到容量最大1GB的USB設備 | 約11MB(內部)、FDD、HDD |
通信命令兼容性 | 約90%的命令兼容 | --- |
GP-IB通信 | 標配 | 標配(選擇GP-IB或RS-232) |
以太網通信 | 標配(無硬盤和SCSI) | 選件(帶硬盤和SCSI選件) |
以太網通信協議 | VXI11 | 橫河原始協議 |
USB通信 | USB-TMC | 無 |
RS232通信 | 無 | 標配(選擇GP-IB或RS-232) |
