觸發
泰克獨有的頻率模板觸發技術，在頻域中發生任何變化時觸發采集，簡便地根據事件捕獲瞬時RF信號
捕獲
把高達15 MHz*1的跨度內的所有信號捕獲到存儲器中
長記錄長度，在測量期間全面進行分析，而不需進行多次采集
TekConnect?探頭接口，實現RF和基帶探測
分析
從獨特的角度理解隨時間變化的RF 信號
頻譜圖可以揭示測量期間RF信號頻率和幅度特點，而掃頻式頻譜分析儀則不可能做到這一點
多域相關分析，在頻域、時域、碼域和調制域中全面快速地分析信號，而不必進行多次測量
-簡單地捕獲和分析RFID查詢器和終端響應信號
全面的脈沖測量套件
通用數字調制分析
頻譜分析儀視圖，進行傳統寬帶信號分析
通用于3G 測量中，包括WCDMA,cdma2000, 1X EVDO,HSUPA, HSDPA, TD-SCDMAR F 和調制分析( 僅適用于WCA200A)
-信號源分析，簡化相噪、抖動和頻率穩定測量
3G 和其它RF 系統集成
檢定雷達和脈沖式RF 信號
開發和調試RFID 系統
通用相噪和抖動信號分析
檢定頻譜監測和監控中的干擾信號或未知信號
調試RF 元件、模塊或系統
解決難檢的EMI 診斷問題
*1 20 MHz 帶寬 at 基帶.
高分辨率頻譜圖揭示了瞬變信號定義，可以迅速解決問題。 這里發現了在切換頻率時500 kHz邊帶是跳頻信號瞬變行為 的一部分。
時間相關的多域視圖，從全新的角度查看傳統分析解決方案 不可能看到的電路或操作問題。

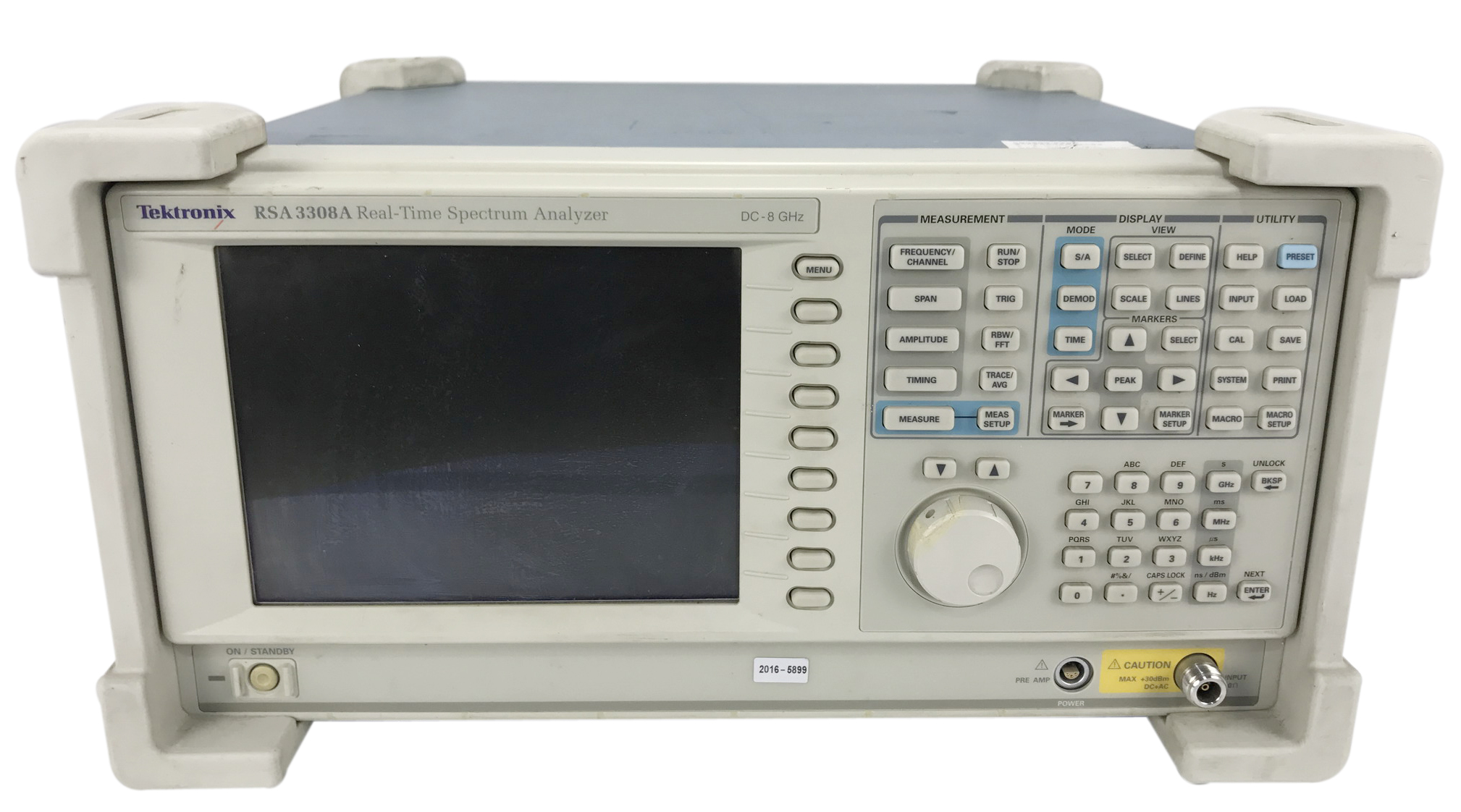

在一個視圖中查看RF信號隨時間變化的頻率和幅度。您只需采集一次，RSA3300A 和WCA200A 系列實時頻譜分析儀(RTSA)可以捕獲不斷變化的RF事件的連續時間記錄，在頻域、時域和調制域中實現時間相關分析。您可以在一個便于攜帶的儀器中，同時獲得矢量信號分析儀功能、寬帶頻譜分析儀功能及RTSA 的觸發- 捕獲- 分析功能。
20 MHz 帶寬的頻率模板觸發(FMT)專利技術，可以簡便地捕獲瞬變信號、低占空比信號或其它捕捉困難的信號。可以使用鼠標簡單地配置FMT 模板，可以為分析跨度內的一個或多個頻段設置FMT 模板。FMT可以監測信號出現/消失或幅度、頻率變化、帶寬、頻譜形狀等等，同時儀器用戶可以完成另一項任務。在時域中及在任何實時分析跨度工作時，可以準備功率觸發，監測某個時點上超過用戶設置的功率門限。功率檢測器確定跨度中所有信號的總功率，并與用戶設置的門限進行比較。
一次捕獲...按需進行多次測量。實時分析跨度中的所有信號(包括瞬變、低占空比及其它難檢事件)都被捕獲到深存儲器中，然后可以在用戶方便時存取信號數據。記錄長度根據選擇的跨度變化，在配備深存儲選項02 的情況下，在跨度為15MHz 時記錄長度長達2.56 秒，跨度為1MHz 時記錄長度長達40.96 秒，跨度為10 kHz 時記錄長度長達4096 秒。-74dBc 三階互調及非常優秀的相噪性能和靈敏度，增強了實時捕獲小信號的能力。高性能前端不僅支持實時分析模式和寬帶頻譜分析模式，還支持機載矢量信號分析功能。
RTPA2A 實時探頭適配器擴展了實時頻譜分析儀(RTSA)的功能，它新增了多種工具，可以更輕松地調試當前的高性能電接口設計。通過結合使用RTPA2A與泰克RTSA，設計工程師可以利用泰克業內領先的有源探頭和差分探頭，測量SMD針腳上的信號或其它極具挑戰性的電路特點。
時間相關的多域分析功能使工程師能夠以獨特的方式查看隨時間變化的信號行為，快速分析和解決問題。可以在頻域、時域和調制域中進行時間相關測量。頻譜圖分析畫面可以把相距40 ns的各個頻譜重疊在一起，直觀地查看信號隨時間變化，特別適合跳頻、脈沖式信號、調制切換、穩定時間、帶寬變化、出現的間歇性信號的相對定時等測量工作。RTSA引入了分析功能，提高了處理元器件或RF系統設計、集成和性能檢驗的工程師或處理網絡、頻譜監測或監控的運行工程師的生產效率。
能夠從主要RSA3300A 和WCA200A 功能中受益的應用實例
| 分析功能 | RF 通信系統 | 蜂窩設備 | 雷達, 脈沖信號傳輸 | 監控, 頻譜監測 | RFID |
|---|---|---|---|---|---|
| Hi-res 頻譜圖 | X | X | X | X | X |
| 多域相關 | X | X | X | X | X |
| 蜂窩標準分析(多個 選項) | X | X | |||
| 高級測量套件(選項 21) | X | X | X | X | |
| AM, FM, PM Analysis | X | X | X | ||
| 脈沖 RF 信號 分析 | X | X | X | ||
| 脈沖 頻譜 | X | X | X | X | |
| AM/AM, AM/PM和1 dB 壓縮 (選項 21) | X | X | X |
RTPA2A 實時探頭適配器擴展了實時頻譜分析儀(RTSA)的功能，它新增了多種工具，可以更輕松地調試當前的高性能電接口設計。通過結合使用RTPA2A與泰克RTSA，設計工程師可以利用泰克業內領先的有源探頭和差分探頭，測量SMD針腳上的信號或其它極具挑戰性的電路特點。
download: RSA3303A ? RSA3308 ? WCA230A ? WCA280A實時頻譜分析儀技術資料
