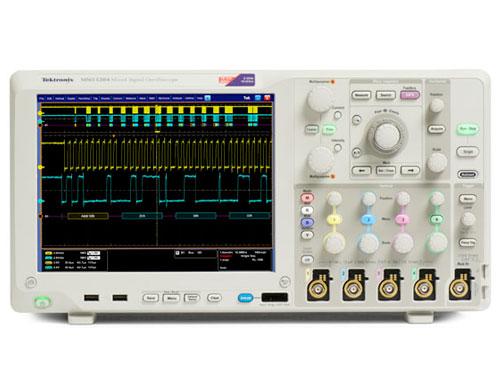

當前更快數據速率和更小定時裕量的設計需要示波器具有杰出的信號采集性能和分析功能。泰克 MSO/DPO5000B 系列示波器不僅擁有杰出的信號保真度，而且提供高達 2 GHz 的帶寬和 10 GS/s 采樣率，同時還具有高級分析和數學運算功能，這些功能均可供您隨時享用。在示波器上可以運行基于 Windows? 的分析軟件。只需單擊可視觸發，即可輕松捕獲復雜的信號。MSO 型號包括 16 條數字定時通道，所有型號的配置均可解碼常見的串行協議，方便您全面了解您的系統。
2 GHz、1 GHz、500 MHz、350 MHz 四種帶寬型號
一條或兩條通道上高達 10 GS/s 的實時采樣率，所有通道上高達 5 GS/s 的采樣率
MultiView zoom? 高達 250 M 點記錄長度
FastAcq? 采集技術，>250,000 wfm/s 的最大波形捕獲速率
FastFrame? 分段存儲器采集模式，段數高達 290,000 個，>310,000 波形/秒的捕獲速率
標配 10 MΩ 無源電壓探頭，提供了 <4 pF 電容負荷及 500 MHz 或 1 GHz 模擬帶寬
使用 HiRes 采樣時垂直分辨率 >11 位
用戶可以選擇帶寬極限和 DSP 濾波器，降低噪聲，提高低頻測量精度
Wave inspector? 控制功能，輕松導航和自動搜索波形數據
高級觸發套件，標配可視觸發和搜索
53 種自動測量，可供選擇的濾波功能、波形數學運算和 FFT 分析
波形直方圖、眼圖、TIE（抖動/定時）測量和分析
使用 MATLAB、Visual Studio 和 Excel 進行用戶可定義的數學運算
選配內存分析、高級抖動、串行數據、功率和寬帶 RF
中速（100 Mb/s 至 1 Gb/s）總線的觸發和解碼選件
低速 (10 Mb/s) 總線的觸發和解碼選件
USB2.0、以太網、USB 電源、MOST 和汽車以太網的一致性測試選件
在通信、計算和視頻標配上進行模板測試
16 條數字通道（用戶可升級）
MagniVu? 高速采集技術，在數字通道上提供了 60.6 ps 的精細定時分辨率
并行總線自動觸發、解碼和搜索
每條通道單獨設置門限
除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規范適用于所有型號。
MSO5034B DPO5034B | MSO5054B DPO5054B | MSO5104B DPO5104B | MSO5204B DPO5204B | ||
|---|---|---|---|---|---|
| 輸入通道 | 4 | ||||
| 帶寬 | 350 MHz | 500 MHz | 1 GHz | 2 GHz | |
| 計算的上升時間 | 1 ns | 700 ps | 350 ps | 175 ps | |
| DC 增益精度 | ±1.5%，高于 30°C 時按 0.10%/°C 降額 | ||||
| 帶寬限制 | 視儀器型號而定：1 GHz、500 MHz、350 MHz、250 MHz 和 20 MHz | ||||
| 有效位數（典型值） | 6 位（儀器帶寬時 10 divp-p 正弦波輸入，100 mV/div，50 ? 輸入阻抗，最大采樣速率，1k 點記錄長度） | ||||
| 隨機噪聲（RMS，典型值，采樣模式，全部帶寬，50 Ω） | |||||
| 1 mV/div | 173 μV | 178 μV | 68 μV | 70 μV | |
| 2 mV/div | 216 μV | 236 μV | 128 μV | 158 μV | |
| 5 mV/div | 231 μV | 281 μV | 214 μV | 307 μV | |
| 10 mV/div | 305 μV | 340 μV | 315 μV | 485 μV | |
| 20 mV/div | 504 μV | 523 μV | 547 μV | 791 μV | |
| 50 mV/div | 1.15 mV | 1.17 mV | 1.29 mV | 1.82 mV | |
| 100 mV/div | 2.40 mV | 2.46 mV | 3.08 mV | 4.75 mV | |
| 1 V/div | 22.96 mV | 22.98 mV | 23.15 mV | 29.58 mV | |
| 最大采樣率（所有通道） | 5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s | |
| 最大采樣率（1 條或 2 條通道) | 5 GS/s | 5 GS/s | 10 GS/s | 10 GS/s | |
| 最大等效時間采樣率 | 400 GS/s | ||||
| 標配最大記錄長度 | 25 M | 25M（4 通道） 50M（1 通道或 2 通道） | |||
| 選配選項 5RL 時最大記錄長度 | 50 M | 50M（4 通道） 125M（1 通道或 2 通道） | |||
| 選配 10RL 時最大記錄長度 | 125 M | 125M（4 通道） 250M（1 通道或 2 通道） | |||
