主要特性與技術指標

600-MHz帶寬 – 4示波器通道和用于混合信號分析的16個數字

• 帶有128 Mpts選件的1 Mpts標準存儲器深度 高達128 Mpts的選件

• 4 GSa/s采樣速率

• 連通性標準：LAN、USB、GPIB、符合LXI C類標準和XGA視頻

• 見8000系列示波器活動――視頻演示 視頻演示

模擬信號查看

• XGA彩色顯示屏，可顯示256個強度等級

• 可進行拖放測量的觸摸屏

• 矢量信號分析選件 矢量信號分析軟件

數字信號觸發和分析

• 16個數字通道，4個示波器通道和時間相關

• 在所有模擬和數字通道上進行碼型和混合信號觸發

• 用于Xilinx和Altera的FPGA動態探頭應用選件 選件

• 數字總線活動的模擬圖表

串行解碼

• I²C和SPI解碼選件 選件

• CAN串行解碼選件 選件

• USB和以太網一致性軟件選件 選件

描述

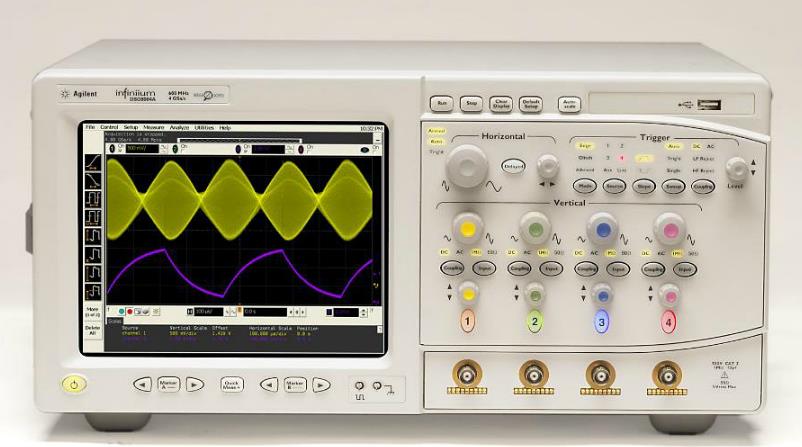

Infiniium MSO8064A 通過新一代 MegaZoom 技術提供無與倫比的采集性能，深存儲高達 128 Mpts，可映射到高清晰顯示屏之上。以前從來未曾發現使用傳統數字存儲示波器對信號信息進行查看(DSO)。是德 Infiniium 混合信號示波器 (MSO) 在相同采集系統中緊密集成 4個 示波器通道和 16 個數字通道，在 20 個通道中為最佳混合信號嵌入式調試工具提供時間相關查看和觸發功能。

建立在開放式 Windows? XP Pro 體系結構上的全套應用分析軟件，為 Infiniium 廣泛的內置信號分析特性增加了新的功能。您不必再放棄出色的信號查看功能以實現高級波形分析能力。通過 Infiniium 8000 系列，您可以擁有以下所有性能——最深存儲采集、快速波形更新速率、高清晰顯示系統，以及全套功能強大的應用解決方案，而這些特性均可在是德獨特的 MSO 產品上找到。

• 4 GSa/s 采樣率

• 獨特的 4+16 通道混合信號示波器 (MSO)

• 高達 128 Mpts 業內領先深存儲，也可用作 購買后升級版本

• 新一代 MegaZoom 技術
  - 具有快速響應深存儲能力
  - 具有 XGA 分辨率的最高清晰顯示屏
  - 具有 256 色強度等級的三維觀看功能

• 獨一無二的 InfiniiMax 有源探頭和附件

• 屢獲殊榮的可用性

• 標準觸摸顯示屏

• 開放式 Windows? XP Pro 操作系統：

• 高性能 CPU 系統以更快進行處理

download: MSO8064A技術資料
