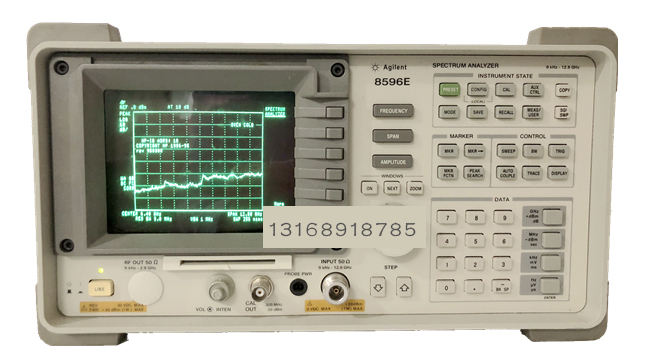

產品型號: 8590E系列
簡單介紹
品牌： 惠普HP 安捷倫Agilent
頻率范圍：
HP 8590E：10kHz~1.5GHz;最小間隔為1kHz(選件130)
HP 8591E：10kHz~1.8GHz;最小間隔為1kHz(選件130)
HP 8594E：10kHz~2.9GHz;最小間隔為1kHz(選件130)
HP 8595E：10kHz~6.5GHz;最小間隔為1kHz(選件130)
HP 8596E：［10×N］kHz~12.8 GHz;最小間隔為［1×N］kHz (選件130)
HP 8593E：［10×N］kHz~19.25 GHz;最小間隔為［1×N］ kHz(選件130)
便攜式頻譜分析儀 8590E的詳細介紹
*便于使用、可擴展的便諧式頻譜分析儀
*有各種范圍的價格和性能可選擇
*用一個按鈕即可進行FFT、TOI、ACP等測量
*具有擴展的存儲器和示跡存儲功能
*可選用窄分辨帶寬
*可提供定制的專用測試軟件
HP8590E系列頻譜分析儀
HP8590E系列頻譜分析儀具有各種各樣的性能、功能，其價格亦是為適應用戶的承受能力而確定的。用戶可以從價格低廉、具有基本性能的分析儀直至高性能分析儀中進行挑選，無論選擇哪種分析儀，都會感覺到HP8590E系列頻譜分析儀便于使用且高度可靠。這些儀器的可擴展特性使之很容易通過配置來滿足用戶日益提高的測量要求。
利用應用測試軟件，可以使分析儀適用于某些特定的測試工作，如有線電視、電磁兼容(EMC）、射頻通信、噪聲系數和標量網絡分析測量。用戶還可以添置各種打印機、繪圖儀和其它附件。
一臺頻譜分析儀適用于多種應用場合
用戶可以改變這一系列頻譜分析儀的測試功能來適應特殊的測量要求。存儲卡閱讀器能裝入測量專用軟件。復雜的測量程序就簡化為一次按鍵輸入。HP8590E系列所特有選件插件箱允許增加供完成附加功能的電路卡選件。可選用的內置跟蹤發生器提供用于激勵—響應測量的同步掃描信號源。操作任何一種HP8590E系列的頻譜分析儀只需要進行最低限度的培訓。
便于使用
有許多特性使對測量的控制和對測量結果的分析更加容易。這個系列頻譜分析儀有內置的自動校準，以確保測量的一致性。全景掃頻能迅速重新確定信號的位置，而無須重復掃描。內部存儲器能貯存50多條示跡，而利用存儲卡閱讀器則可將更多的示跡貯存到RAM上。時間和日期以標準方式標出。利用HP-IB/并行或RS-232/并行接口選擇，可將結果直接輸出到打印機或繪圖儀上。該選件支持HP打印機和某些指定的Epson打印機。
供HP8590E系列使用的PC軟件
新開發的HP BenchLink頻譜分析儀PC軟件在PC機與HP8590E系列頻譜分析儀之間建立了便捷的通信聯系。通過充分利用Windows界面，用戶很容易將屏幕圖象或示跡數據經HP-IB或RS-232接口傳送，因而簡化了在PC環境下對測量結果進行獲取、分析和記錄的過程。
HP8591E、8593E、8594E、8595E和8596E頻譜分析儀
這幾種便諧式頻譜分析儀為射頻、微波和數字應用帶來功能強大的綜合測量能力。5種型號提供了從9kHz開始并延伸到26.5GHz的頻率覆蓋選擇。
性能指標包括在30kHz頻偏處有-105dBc的低相位噪聲和在1GHz處有2.1kHz的頻率合成精度。利用可選用的精密頻率基準，頻率合成精度可提高到210Hz。二階和三階動態范圍分別是77和90dB。利用選件130時，已校幅度范圍是+30~-130dBm,而已校屏幕顯示是70dB。利用可選電路卡，可提供30、100、200EMI和30Hz的窄分辨帶寬。電路卡可隨時安裝到這些分析儀上。
標準特性
窗口功能將顯示屏幕分為兩個水平區，允許用戶對測量示跡的關鍵部分進行縮放，或同時顯示測試數據和示跡。它有許多標準單次按鈕測量功能，包括頻標表、FFT(快速傅氏變換)、NdB帶寬、三階截獲、調幅百分比和鄰近信道功率。內置存儲卡閱讀器允許利用32k、128k、256k和512k存儲卡送入測量應用軟件、用戶自己的專用程序和測量數據。
多種多樣的選件
數量日益增多的電路卡選件提供了更多的測量功能。電路卡很容易裝入內置插件槽，大部分電路卡都可更新。
電路卡選件包括：
●30、100、200EMI和300Hz的窄分辨帶寬
●定時選通頻譜分析
●“Analog+”顯示和快速時域掃描
●調幅/調頻解調器
●電視接收機/視頻測試儀
●準峰值檢波器
●噪聲系數測量
●用于CT2-CAI和DECT的解調器
●用于GSM900、DCS-1800、PCS-1900、NADC-TDMA、PHS、CDMA和PDC無線通信制式的數字解調器和(或)數字信號處理。可以為HP8591E提供內置的1.8GHz跟蹤發生器（可更新），并為HP8593E、8594E、8595E和8596E提供2.9GHz跟蹤發生器。
HP85902猝發載波觸發器可以對數字無線通信測量提供TTL參照時序。
技術指標
除非另有說明，下述技術指標均適用于上述幾種型號的分析儀
頻率
頻率范圍 HP 8591E 50Ω：9kHz~1.8GHz 75Ω：1MHz~1.8GHz HP 8594E：9kHz~2.9GHz(直流耦合)，100kHz~2.9GHz (交流耦合) HP 8595E：9 kHz~6.5GHz(直流耦合)，100kHz~6.5GHz(交流耦合)
頻率基準
老化率：±2×10-6/年，±1×10-7/年(選件004)
溫度穩定性：±5×10-6，±1×10-8(選件004)
初始精度：±0.5×10-6，±2.2×10-8(選件004)
頻率讀出精度(起始處、終止處、中心處、頻標處)： ±(頻率讀數×頻率基準誤差+間隔精度+間隔的1%+RBW的20%+100Hz×N)
頻標計數精度
間隔≤10MHz×N：±(頻標頻率×頻率基準誤差+計數器分辨率+100Hz×N)
間隔＞10MHz×N：±(頻標頻率×頻率基準誤差+計數器分 辨率+1kHz×N)
計數器分辨率
間隔≤10MHz×N：可在10Hz~100kHz之間選擇
間隔＞10MHz×N：可在100Hz~100kHz之間選擇
