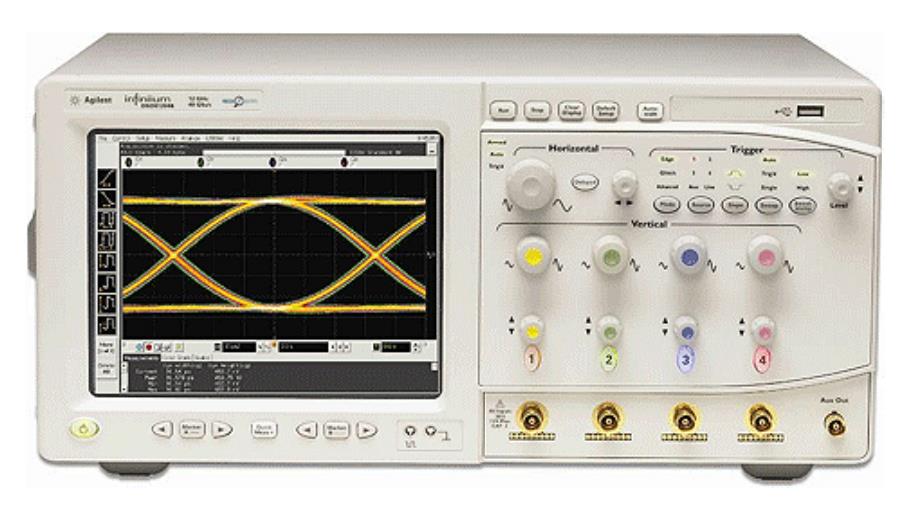

安捷倫Agilent DSO80404B 高頻數字示波器 4GHz 4通道

主要特性與技術指標

4-GHz帶寬，可升級到13 GHz

• 4個模擬通道

• 高達40 GSa/s的采樣速率

• 標配512 kpts存儲器，可選2 Mpts存儲器（4 GSa/s采樣率時為64 Mpts） 可選的2 Mpts存儲器

• XGA顯示屏，256個亮度級

業界領先的信號完整性

• 本底噪聲：5 mV/div時為188 uV

• 觸發抖動< 1 ps（rms）

• 最低的硬件垂直靈敏度：5 mV/div

• 業界唯一的減噪選件（選件005）

最豐富的應用解決方案

• 通過矢量信號分析軟件進行頻域分析 矢量信號分析

InfiniiMax探測解決方案（1.5 GHz至12 GHz）

• 業界最低的本底噪聲探測系統

• InfiniiMax II探測系統提供極高的信號保真度 InfiniiMax II探測系統

• 互換探頭

• 業界唯一符合RoHS標準的焊接探測解決方案

描述

“為您的應用提供卓越的信號完整性和探測性能”。是德科技公司的Infiniium 80000B系列和InfiniiMax II探測系統將提高測量精度，增加設計裕量。Keysight Infiniium 80000B 系列示波器和InfiniiMax探測系統的信號完整性優勢包括：業界最低的本底噪聲、最低的抖動測量本底、最低的觸發抖動、最平坦的示波器和探頭組合頻率響應曲線等。卓越的信號完整性，可消除因為示波器或探測系統的噪聲、抖動或頻率響應曲線不佳而導致的測量精度方面的誤差，從而最大限度地提高工程師的設計裕量。

如果您正在設計、調試或驗證基于串行數據的設計，請考慮選擇DSA80000B數字信號分析儀。DSA80000B圍繞Infiniium DSO80000B系列示波器和InfiniiMax探測系統進行設計，為實現精確和可重復的測量提供了重要功能。該示波器標配選件001存儲器、E2688A高速串行數據分析軟件和N5400A EZJIT Plus抖動分析軟件，其價格極具吸引力。更多信息請查看DSA80000B 點擊此處

特性:

• 采樣率高達40 GSa/s的4GHz帶寬實時示波器

• 在40 GSa/s采樣率時高達2 Mpts的MegaZoom深存儲器，在4 GSa/s采樣率時達到64 Mpts MegaZoom的深存儲器， 購買后存儲器可以升級-DSA80000B標配

• 4GHz系統帶寬的InfiniiMax II 1132A探測系統

• 業界最低的本底噪聲：5 mV/div時，為188 uV

• 觸發抖動低于500 fs rms

• 業界豐富的應用軟件套件

• XGA觸摸屏，可顯示256個灰度等級

• 帶寬可升級

• 無與倫比的InfiniiMax探測附件支持點測、焊接、插座使用和SMA使用模式

應用軟件:

• E2681A EZJIT 抖動分析軟件選件-DSA80000B標配

• N5400A EZJIT Plus抖動分析軟件選件-DSA80000B標配

• E2688A高速串行數據分析及時鐘恢復軟件-DSA80000B標配

• N5491A低速串行數據分析軟件

• Keysight Infiniium示波器和89601A矢量信號分析軟件

• N5392A以太網電氣性能驗證與一致性測試軟件

• N5494A DVI電氣性能驗證與一致性測試軟件

• N5399A HDMI電氣性能驗證與一致性測試軟件

• N5402A CAN串行數據分析軟件選件

• N5413A DDR2時鐘測試工具

• N5416A USB 2.0一致性測試選件

• E2697A高阻抗適配器(包括500 MHz無源探頭)

• E2699A My Infiniium集成包裝選件

• E2682A VoiceControl選件

• 89601A Keysight Infiniium示波器和89601A矢量信號分析軟件

1132A InfiniiMax II探頭技術指標：

• 帶寬：5GHz

• 動態范圍：5 V

• 直流偏置范圍：±12V

• 最大電壓：±30 V

• 差分輸入電阻：50 k Ω

• 差分輸入電容：0.27pΩ

• 單端輸入電阻：25 k Ω

• 單端輸入電容：0.44pF
