產品簡介：

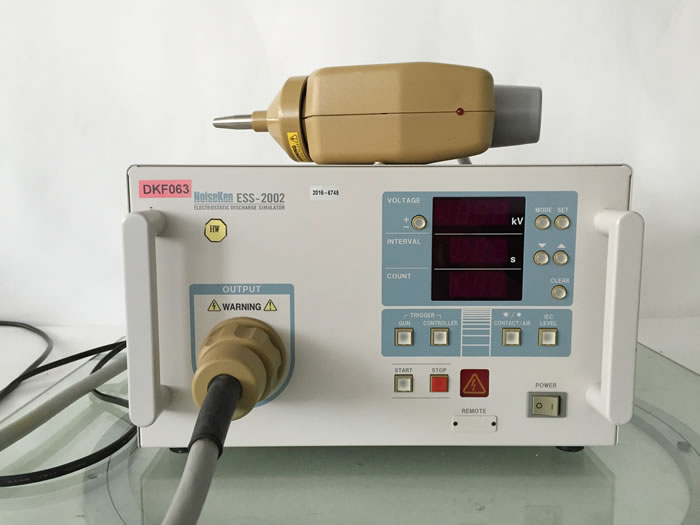

NOISEKEN公司的ESS-2002EX靜電放電發生器，模擬當人體或物體所帶靜電能量釋放給電子設備時，能夠評價其耐受性的EMC試驗器。可用于所有使用AC/DC驅動的電子機械故障和功能低下等的性能評價。本試驗器是重視操作的簡單性、具有手動向導模式的靜電模擬試驗器。本試驗器輸出電壓最高為30kV，可以進行符合EN/IEC61000-4-2、ISO10605標準的試驗。本試驗器與以往的試驗器相比，實現了小型化、輕便化。而且，同時還考慮到輻射靈敏度較高產品的試驗，提供Extra模式（特別模式）。

產品特點：

1.實現了操作的簡單化

2.符合EN/IEC61000-4-2、ISO 10605標準等各種要求

3.最大輸出電壓為30KV，有充足的余量

4.更換放電電容和放電電阻，可以改變脈沖上升時間和放電能量

5.考慮到輻射靈敏度較高產品的試驗，提供了降低輻射模式

6.以豐富的選購件來支持靜電放電試驗。

主要技術參數：

項目功能／規格

輸出極性正極／負極

輸出電壓0.20kV～30.0kV±5%（30.5kVmax）

0.2kV～1.0kV　按照步長0.05kV來設定

1.0kV～30.0kV　按照步長0.1kV來設定

放電間隔Normal（常規）：0.05s～9.99s±10%

Extra模式（特別）：1.00s～9.99s±10%

按照步長0.01s設定

放電次數1次～999次 單次放電或連續放電設定

放電模式接觸放電／空氣放電

輻射級別模式常規模式（NORMAL）／特別模式（EXTRA）

觸發模式放電槍觸發／主機觸發

IEC LEVEL切換功能接觸放電模式：按照2.0，4.0，6.0，8.0kV來設定

空氣放電模式：按照2.0，4.0，8.0，15.0kV來設定

VSTEP電壓切換功能0.00kV～10kV

0.2kV～1.0kV按照步長0.05kV來設定

1.0kV～30.0kV　按照步長0.1kV來設定

警示燈主機輸出電壓時：點亮 開始靜電放電時：閃爍

主機充電電阻10MΩ　（與放電槍43MΩ搭配時為53MΩ）

驅動電源·功耗AC100V～AC240V　±10%　50Hz／60Hz　62VA

使用溫度／濕度范圍+15℃～+35℃　25%RH～75%RH（不可結露）

外形尺寸（W）340×（H）200×（D）170mm

（不含把手、底腳、連接器等突出的部分）

重量大約4.6kg
