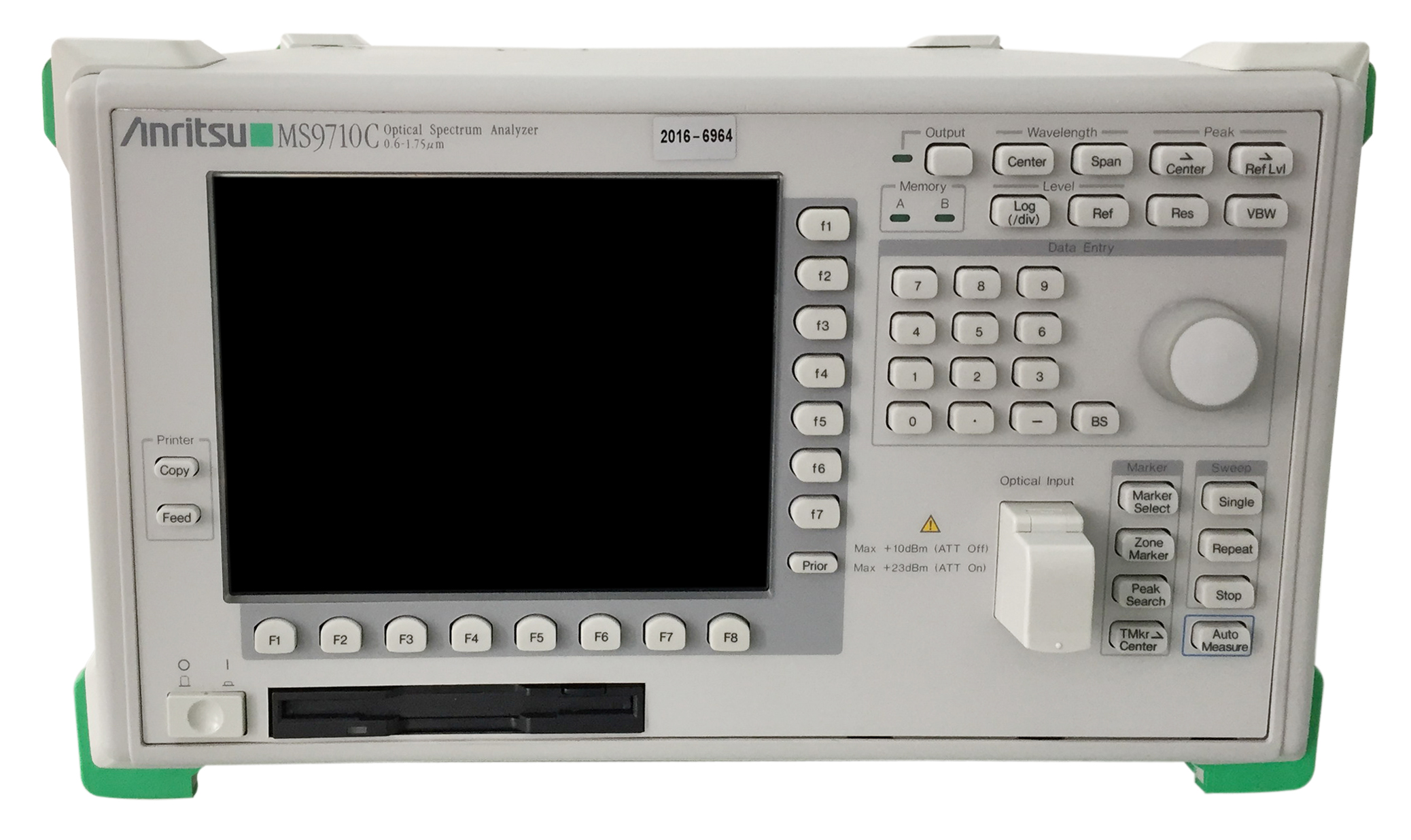

MS9710C光譜分析儀是一種衍生光柵型光譜分析儀，用于分析 600 至 1750 nm波段范圍內的光譜。具有自動測量、峰值自動搜索、譜寬計算、標記到標記間光譜測量、SMSR的分析、曲線擬合、OBPF的測試、包絡分析、n-dB衰耗、譜功率、WDM波長電平信噪比、光放大器增益、噪聲系數、無源器件測試和各種光源分析等。MS9710C是MS9710B 的升級版。在波長精度，分辨率帶寬，OSNR等方面性能有提高。
特別是，MS9710C 增強了1570 nm 到 1620 nm的L波段的性能。L波段增強選件是 MS9710C-15，
MS9710B | MS9710C | MS9710C-15 | |
Main features | C-band | C+L Band
| |
Measurement range | 600-1750 nm | ||
l accuracy | 50pm(1530-1570nm) | 20pm(1530-1570nm) 50pm (1520-1600nm) | 20pm (1520-1620nm) |
MAX. RBW | 70 pm | 50 pm | |
RBW accuracy | <3% (1530-1570nm) | <3% (1530-1570nm) | <3% (1520-1620nm) |
Level flatness | +/-0.1dB (1530-1570nm)
| +/-0.1dB (1530-1570nm) +/-0.3dB (1520-1620nm) | +/-0.1dB (1520-1620nm) |
PDL | +/- 0.05dB (C-band) | +/- 0.05dB (C +L band) | |
| Level linearity | +/- 0.05dB (C-band) | +/- 0.05dB (C +L band) | |
寬的波長范圍:600-1750nm，覆蓋單模、多模所有波段
高的波長精度和重復性，測試準確, 1530-1570nm波段的波長精度可達到+/-20pm
70dB的動態范圍
距離峰值波長0.2nm的動態范圍大于42dB，距離峰值波長1nm的動態范圍為70dB, 可對50GHz通道間隔的DWDM系統進行高精度測試，在WDM光源的SNR測試方面和窄帶光帶通濾波器評價方面，MS9710C都具有優異的性能。
高靈敏度：-90dBm
可支持大功率輸入：+23dBm
支持300個DWDM信道的波長、功率和信噪比的測試
概述
MS9710C 可測試波長, 功率及 SNR，最多 300 DWDM 通道. 也可進行 PMD 測試及 EDFA NF/增益測試。
內置光源
可選裝SLD選件, 白光源, 參考波長光源選件來簡化測試及通過內置參考波長光源進行校準。
L-波段測試
選件 15 增強了波長精度, 分辨率，功率平坦度, 及線性度 （1570 ～ 1620 nm)
download: MS9710C產品手冊
