概要

PBZ系列是在輸出端無正負極極性切換，而連續通過0點，正負極雙向可變的雙極性直流穩壓電源。

采用“開關方式”+“線性放大器方式”既實現了輕量化，也實現低脈動低噪聲與高速響應。通過4象限動作，實現了既能提供功率，也能吸收功率，可以驅動電感性負載和電容性負載。同時，還內置信號發生器，可以自由地產生任意波形和設置時序控制。還備有電源變動試驗所必需的同步運行功能與擴展輸出電流的并聯運行功能。

特長

同步運行功能

使用多臺PBZ采用時序控制時，使各臺電源輸出同步的功能。觸發同步，時鐘同步，觸發/時鐘共用同步功能。 （最多可以實現5臺同步功能）

并聯運行功能

擴展輸出電流的功能。根據不同要求的電流值，采用并聯方式來實現。采用2臺并聯運行組件選件,可以實現同樣型號標配2臺并聯運行功能。要求3～5臺的并聯運行構成系統時, 請與我們接洽。

波形產生/時序控制功能

可以簡單自在的制作波形。除正弦波，方波，三角波以外，還備有16種波形元素，可以組成1024 steps的任意時序控制波形。可以再現各種各樣的波形模式。

低脈動，低噪聲（CV模式）

實現脈動2mV/rms，噪聲20mVp-p (PBZ20-20)

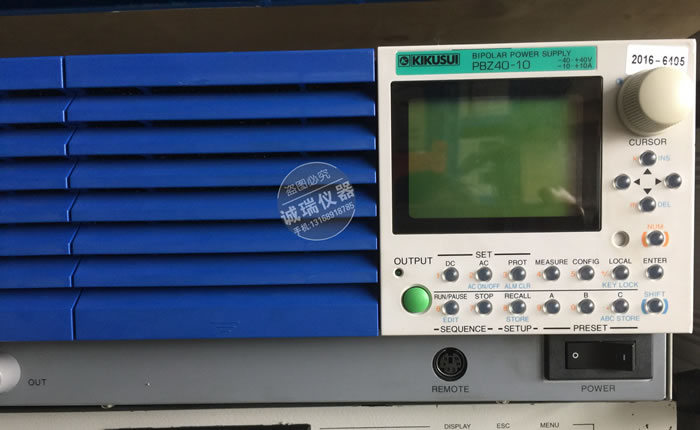

*PBZ40-10 :實現脈動 4 mVrms, 噪聲 20 mVp-p

*PBZ60-6.7 :實現脈動 4 mVrms, 噪聲 30 mVp-p

*PBZ80-5 :實現脈動 4 mVrms, 噪聲 30 mVp-p

雙極(Bi-polar)/單極(Uni-polar)模式切換

在雙極模式(Bi-polar)時的吸收功率的最大值為：100W(PBZ20-20)，180W(PBZ40-10)，200W(PBZ60-6.7/PBZ80-5)

在單極(Uni-polar)模式時，均為400W，不受動作領域的限制。

其他

CV/CC選擇

存儲功能

保護功能（過電壓/過電流/過熱/功率限制）

FINE設置功能

鎖鍵功能

遙控感測

輸出電壓/電流監控

外部電壓，電阻控制

外部信號輸入

狀態信號輸出

井朕這行套裝 (PBZ SR 系列)

PBZ SR 系列是雙極性方式的大容量直流穩壓電源。它以智能型雙極性電源PBZ 系列為基礎，使用專用并聯組裝部件（多臺并聯）組裝起來的、可對應大電流（最大±100A）需求的機型。通過4象限動作，實現了既能提供功率，也能吸收功率，可以驅動電感性負載和電容性負載。同時， 還內置函數信號發生器， 可以自由地產生任意波形和設置時序控制。并且， 標準配備有LAN、USB、GPIB、RS232C通信接口。
