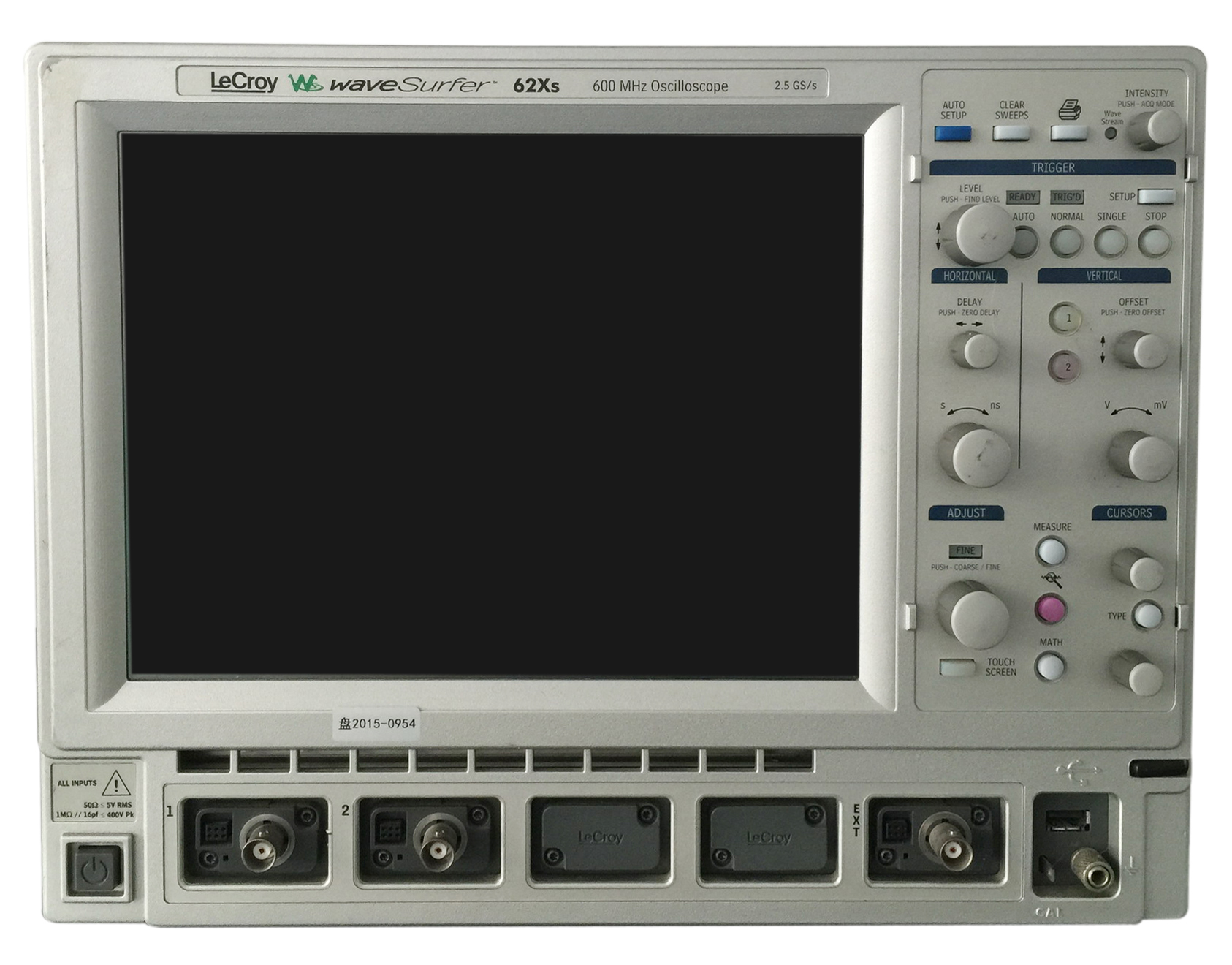

WAVESURFER XS
● 觸摸屏，內置鐵筆，改善時間利用效率最高的用戶界面 |
● 光標操作簡便，可以選擇光標類型，把光標放在信號上讀取數值，不用打開菜單
● 可以從10中首選語言中選擇一種語言，在軟件用戶中查看效果，不必重新引導示波器
● 旋轉旋鈕可以進行調節，但按旋鈕可以調用進一步功能，按觸發電平旋鈕，示波器將穩定顯示選擇的相應的電平設置
●采用WAVESTREAM快速查看模式
| WaveSurfer 24xs | WaveSurfer 44xs | WaveSurfer 42xs | WaveSurfer 64xs | WaveSurfer 62xs | WaveSurfer 104xs | |
| 帶寬 | 200MHz | 400MHz | 400 MHz | 600 MHz | 600 MHz | 1GHz |
| 上升時間 | 1.5ns | 875 ps | 875 ps | 625 ps | 625ps | 400ps |
| 輸入通道數 | 4 | 4 | 2 | 4 | 2 | 4 |
| 顯示器 | 10.4“彩色平板TFT-LCD，800×600SVGA，觸摸屏 | |||||
| 取樣速率（單次） | 2.5GS/s | |||||
| 取樣速率（RIS模式） | 50 GS/s | |||||
| 標配 記錄長度 | 2.5Mpts/Ch(所有通道) | |||||
| 標配 捕捉時間 | 在全部取樣速率時捕捉時間高達800μs | |||||
| 垂直分辨率 | 8位 | |||||
| 垂直靈敏度 | 2mV/div-10V/div(1MΩ)；2mV/div-1V/div(50Ω) | |||||
| 垂直（DC）增益精度 | ±1.0%的全標(典型值); ±1.5%的全標,≥10mV/div(保證值) | |||||
| BW極限 | 20MHz, 200 MHz | |||||
| 最大 輸入電壓 | 50Ω:5Vrms,1MΩ:400Vmax(DC+峰值AC:≤5KHz)(CAT1) | |||||
| 輸入耦合 | 50Ω:DC,GND;1MΩ:AC,DC,GND | |||||
| 輸入阻抗 | 1M∥16pF,或50Ω+/-1% | |||||
