主 要 特 色

模擬視頻點頻率 250 MHz

數字視頻(DVI)點頻率 165 MHz

HDMI V1.2a 點頻率 150 MHz

DVI-I 和 HDMI 含 HDCP 輸出

TV NTSC / PAL / SECAM 電視信號提供

支持 Bi-level SDTV 格式

支援 Tri-level HDTV 格式

Y, Pb, Pr/Y, Cb, Cr/Y, R-Y, B-Y 色差輸出

S-Video Y/C 分離輸出

CVBS 復合式信號輸出

隱藏式字幕功能(Closed Caption/NTSC)

頻道鎖碼功能(V-Chip/NTSC)

電傳文訊(Teletext/PAL)

光纖/同軸音頻輸入(SPDIF)

低失真模擬音頻弦波輸出

One-pixel 高分辨率之時序參數設定能力

E-EDID Read / Write / Compare

HDMI / DVI 隨插即用功能

支援 Gamma 調校

支持動態圖像

內建 ESD 保護電路

PC 編程及控制

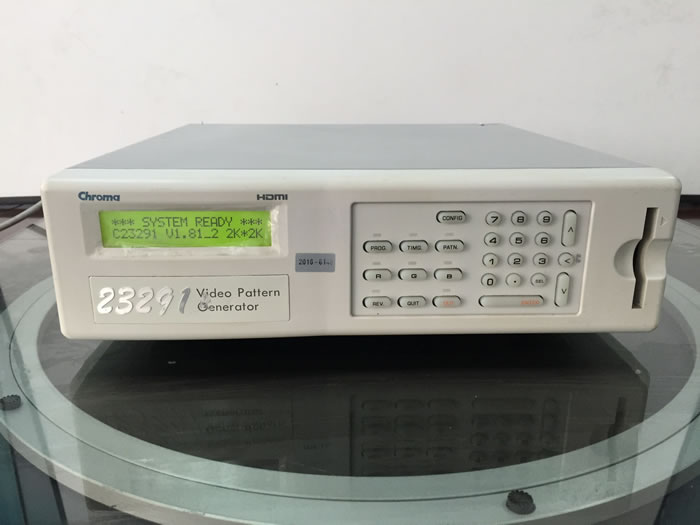

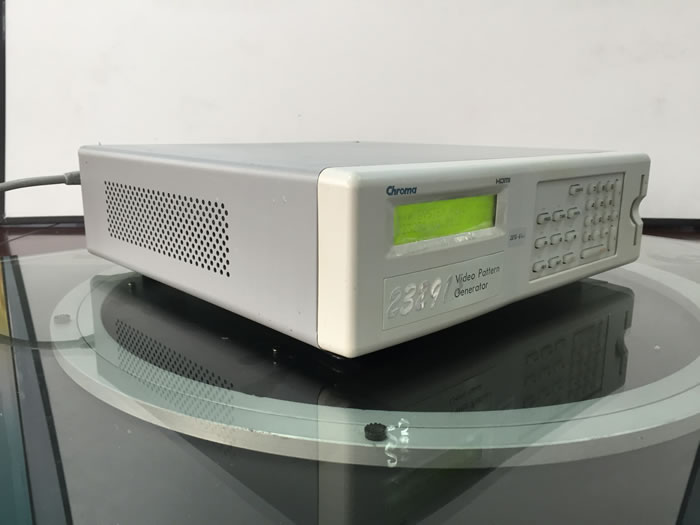

Chroma 22291 / 23291多媒體視頻信號圖形產生器，結合模擬信號(250MHz)和DVI (165MHz) / HDMI V1.2a (150MHz)，除了提供目前 LCD Monitor/ multi-media Monitor 的VESA標準視頻信號源之外，更整合TV (NTSC / PAL / SECAM) / SDTV / HDTV信號以符合目前新興產業LCD TV、PDP TV、LCOS TV和DLPRPTV等多媒體顯示器市場之應用。

HDMI (High Definition Multimedia Interface)是第一個業界支持、未經壓縮，全數字化音頻/視頻接口。HDMI提供一個可支持像機上盒、DVD放影機、A/V接收器、擴大器以及視訊監視器，如數字電視(DTV) 等各式音頻與視頻源之間的接口。Chroma 22291/23291 可將影音信號整合經由單一電纜傳輸，并支持標準、進階或高分辨率影像，以及多聲道數字音頻;亦可傳送標準的HDTV 信號并支持?jǐn)?shù)字音頻。

HDMI 輸出之視頻信號為 RGB/YCbCr，范例模式為4:4:4 / 4:2:2 ; 音頻輸出HDMI V1.0為2個頻道(L/R)，HDMI V1.2a為 8個頻道輸出并包含內建式之低失真正弦波，亦可透過光纖和同軸電纜線輸入音源，其音源之取樣頻率為32.0/ 44.1 / 48 kHz，及88.2 / 96 / 176.4 / 192kHz，HDMI V1.2a增加時序參數并支持CEA-861C。

Chroma 22291 / 23291 所提供的 HDCP 功能是由 Intel(R) Corporation 所研發的規格，用來保護橫跨DVI & HDMI 接口的數字娛樂內容。HDCP 規格提供一穩定、具成本效益的方法，傳送并接收數字娛樂內容至與 DVI & HDMI 相符的數字顯示器。

在模擬信號RGB輸出方面，其點頻率達 250 MHz，符合 RS-343A 信號標準，并支持 Y,Pb,Pr/ Y,Cb,Cr/ Y,R-Y,B-Y。同時可選擇3階輸出的同步信號，以符合HDTV測試應用。數字信號為 TMDS 輸出，其點頻率為 25~165 MHz，且測試畫面分辨率可支持超過UXGA。

而 TV 輸出規格方面，22291 / 23291 影像及色度信號符合NTSC、PAL 規范，輸出信號含 CVBS 復合式信號， BNC及Y/C (Luminance / Chrominance)影像/色度分離信號及S-Video輸出接頭。

Chroma 22291 / 23291 具隱藏式字幕 (Closed Caption) 和電視(NTSC) 頻道鎖碼 (V-Chip) 功能。在選擇上可適用于電影的 MPAA 和 USA TV 分級，隱藏式字幕是將字幕隱藏于視頻訊號中，而頻道鎖碼功能是一標準的電視節目分級信息，讓父母可過濾篩選要讓子女們觀看的節目。
