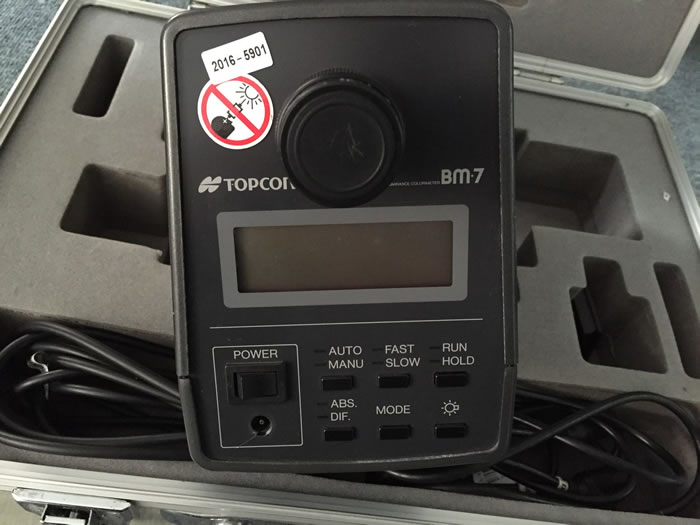

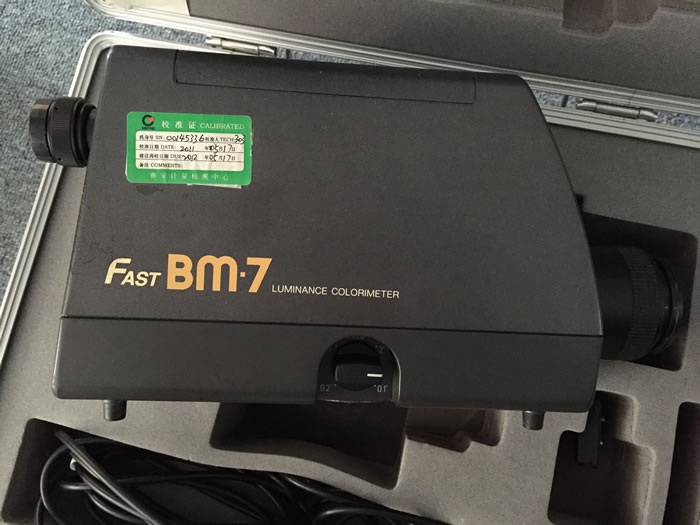

產品名稱：亮度色度計

產品型號：BM-7F

廠商名稱：拓普康-Topcon

產品簡述：

＊ 廣泛的測定范圍

由于設有4個量測角度可切換(2°/1°/0.2°/0.1°)，因此使用一臺儀器便可覆蓋所有的測定范圍。

＊ 均等的靈敏度

對測定點內有缺陷的被測物(7節段的液晶顯示熒光管)進行測量時，通過面積換算，可以測定各節段的平均亮度。

＊ 豐富的演算和顯示功能

除色度坐標、亮度外，更能即時演算及顯示色溫、CIELAB、CIELUV、以及色差。

＊ 內置式模擬輸出

與X2、Y、Z 相對應的三個模擬輸出通道可以連接計數器、示波器進行記錄和波形觀測、更可發揮其在線測定功能。

選配件:

＊ 輔助鏡頭

安裝在物鏡頭上，縮短對焦的距離及縮小最小測定面積，是可以測定微小測定物的鏡頭。

＊ 三角支架

將主體安裝在上面可以方便的進行對焦 。

＊ 微調臺

安裝在三角架的方向架臺上，可以方便的左右移動對焦。

＊ 網眼濾光器

在測定超過測定范圍的明亮測定物時，用來減少光的強度的濾光器。有10倍和100倍。

＊ 標準白色板

測定物體色時用。

＊ 光纖探測器

可以把測定物發出的光直接導入到對物鏡頭上的導線。

＊ CCD安裝支架

可通過CCD相機(C支架，1/2英寸)把檢索器內的圖像顯示在屏幕上進行觀察。

測定角 2°/1°/0.2°/0.1°切換式

光學系統 ＊ 對物鏡頭F2.5 f=80mm

＊ 目鏡鏡頭調整范圍 ±5diopt

探測器視野 5°

光譜靈敏度 與CIE1931色彩匹配職能相似

光電池 光電子倍增管

亮度精度

＊ ±4 of rdg.

＊ 測定條件：A光源,23°C,測定角2°,0.02cd/m2以上，自動區域

色度精度

＊ ±0.005以內(A光源測定時)

＊ ±0.01以內(O-55,Y-48,T-44,A-73B,IRA-05)

＊ ±0.03以內(R-61,B-46,V-44,G-54)

＊ A光源+彩色玻璃濾光鏡測定時(參照下圖)

＊ 測定條件：23°C，測定角2°，0.02cd/m2以上，自動范圍

輸 出

＊ 與X2.Y.Z對應的模擬電壓輸出(1輸出口切換式)

＊ 數字式輸出(接口：GP-IB或是RS-232C)

測定時間 約2秒

電 源 交流電源適配器 50/60Hz, 40VA以內

使用條件 溫度0~40C, 濕度85RH以下

外形尺寸 約355(L)x130(W)x169(H)

重 量 約4公斤(主機重量)
