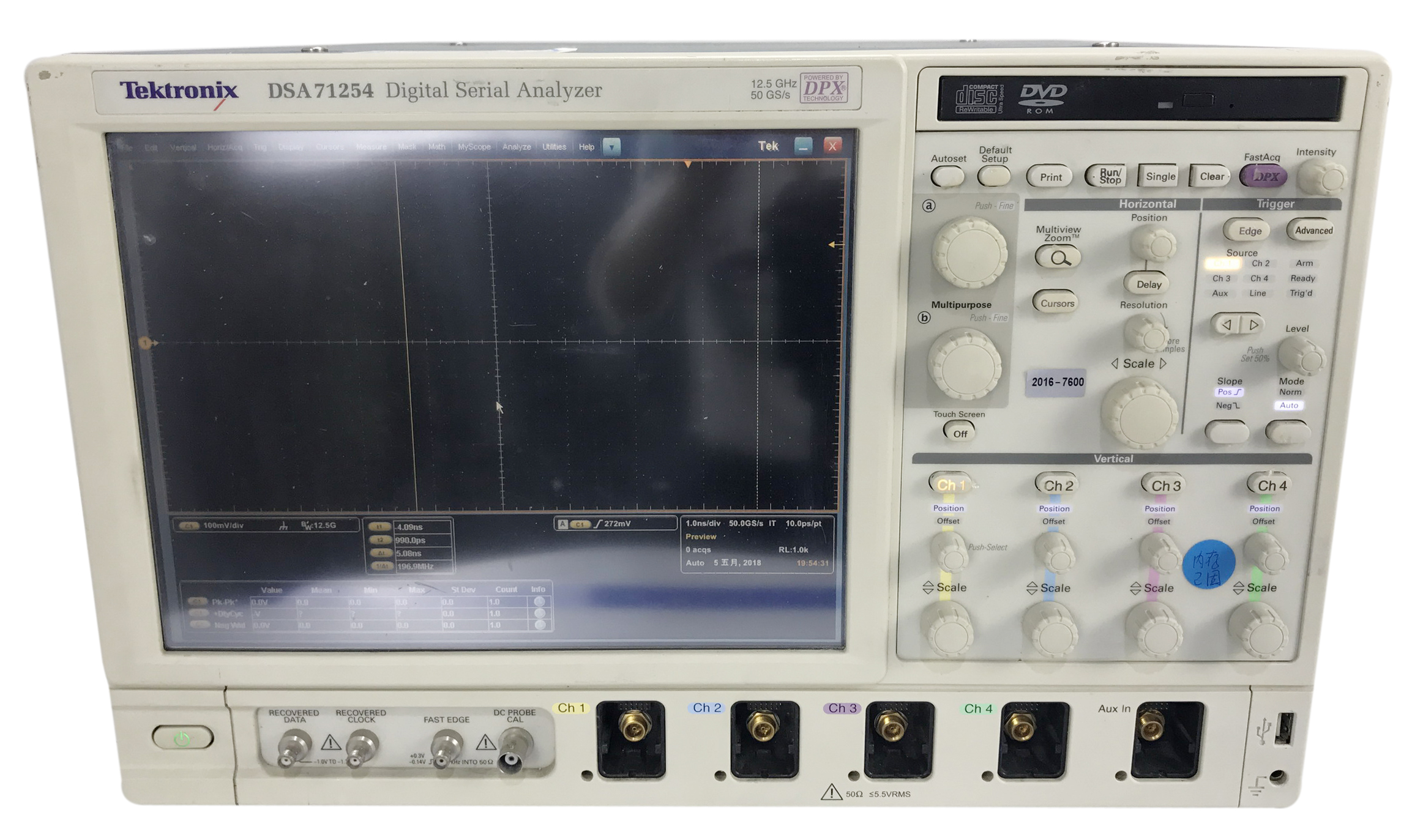

Tektronix DSA71254 示波器

數字熒光示波器/ 數字串行分析儀/ 混合信號示波器

主要特點和優點

同時在全部四條通道上實現了

20, 16, 12.5, 8, 6 和4 GHz 多種帶寬型號

高達50 GS/s 的實時采樣率

高達250 M 樣點的記錄長度及MultiView ZoomTM 功能， 快速進行導航

最快的波形捕獲速率，每條通道最高捕獲速率>300,000 wfms/s

最高的帶寬－高達20 GHz，在最新高速串行標準上執行測量

杰出的信號完整性和完美的信噪比－ 觀察波形最真實的表現

業界領先的高采樣率和定時分辨率

在2通道上提供了100 GS/s的采樣率（對12.5、16 和20 GHz 型號）

16 條邏輯通道，為數字和模擬信號調試提供高達80ps 定時 分辨率 (僅MSO70000)

Pinpoint?觸發－ 最大限度地減少采集問題信號所用的時間， 高效調試問題，縮短調試時間

6.25 Gbps 實時串行觸發－ 保證指定NRZ 或8b/10b 碼型第一 次發生時就觸發采集，支持碼型效應隔離診斷

搜索和標記－為感興趣的信號提供波形碼型匹配和軟件觸發

P7500 Tri模式TM 探測系統－完美配套的4 GHz - 20 GHz 信號連接系統

應用支持：高速串行工業標準、射頻信號、電源系統和存儲 器設備－實現標準規定認證、自動化測試和易于使用

P6780和P6717高性能17通道邏輯探頭，具有最高達2.5GHz 的帶寬，為當前的高速數字信號探測提供連接保障( 僅 MSO70000)

應用

設計驗證，包括信號完整性、抖動和定時分析

檢驗、調試、檢定或認證復雜的設計

根據行業標準調試串行數據并進行一致性測試

存儲總線分析

設計原型啟動和開關電源檢驗

考察瞬態現象

復雜系統的生產測試

瞬態信號或寬帶寬RF 信號的頻譜分析

適用于整個設計周期的工具

P7500 Tri模式 三模探頭簡化了復雜的測量設置

P6780 差分邏輯探頭為最多16個數字信號提供了高帶寬探測性能

泰克了解，工程師在整個設計過程中都需要依靠示波器，包括 從原型機啟動到生產測試。DPO/DSA/MSO70000系 列示波器結合了非凡的采集性能和分析工具，擁有獨特的性 能，能加速您的測量工作。

無可比擬的采集和信噪比性能

DPO/DSA/MSO70000系列杰出的信號完整性和卓 越的信噪比確保您對測量結果樹立信心

高帶寬，可達20GHz，匹配的四通道性能

帶寬增強可以消除直到探頭尖端的通道頻響的非理想性。用戶可以為每條通道選擇濾波器，提供了幅度和相位校正功能，更準確地表現高速信號。此外，對需要極高測量吞吐量的應用，用戶可以禁用帶寬增強功能，目前只有泰克能夠做到這一點。

同時在所有通道上實現高采樣率，捕獲更多的信號細節(瞬 態信號、不理想特點、快速邊沿)

對12.5、16 和20 GHz 型號，在2通道上提供了100 GS/s的采樣率,在所有4通道上提供了50 GS/s 的采樣率

對4、6 和8 GHz 型號，在所有通道上提供了25 GS/s 的 采樣率

對MSO70000，所有邏輯通道上提供12.5GS/s 的采樣率

最低的抖動噪底和最高的垂直精度，在測量中提供了額外的 余量。

長記錄長度提供了高分辨率和更長的波形捕獲時長

DPO70000和MSO70000系列每條通道標配10M樣點， DSA70000 系列每條通道標配31M 樣點

4、6和8 GHz型號在全部四條通道上可以選配高達125M 樣點

12.5、16 和20 GHz 型號在全部四條通道上可以選配高 達250 M 樣點

在MSO70000 系列上，邏輯通道的存儲深度和模擬通道 相同，以實現無需妥協的模擬和數字采集

MultiView 縮放功能幫助您管理長記錄，比較和分析多個 波形段

由于高信噪比和低內部噪底，DPO/DSA/MSO70000系列可以執行精確的檢定測量。在調試DUT 時，測量儀器 的低噪底和最大信號保真度可以找到可能影響DUT 完整性 的最小的異常信號。對RF 信號檢驗來說，噪底越低，動態 范圍越高，因此拓寬了DPO/DSA/MSO70000系 列以適應更廣泛的應用。

范圍最廣泛的探測解決方案－不管是需要測量8 Gbps 串行數 據還是需要測量新電源設計中的開關電流，泰克都提供了各種 各樣的探測解決方案，包括有源單端探頭、差分探頭、高壓探 頭、電流探頭、光探頭以及各種探頭和示波器附件。
