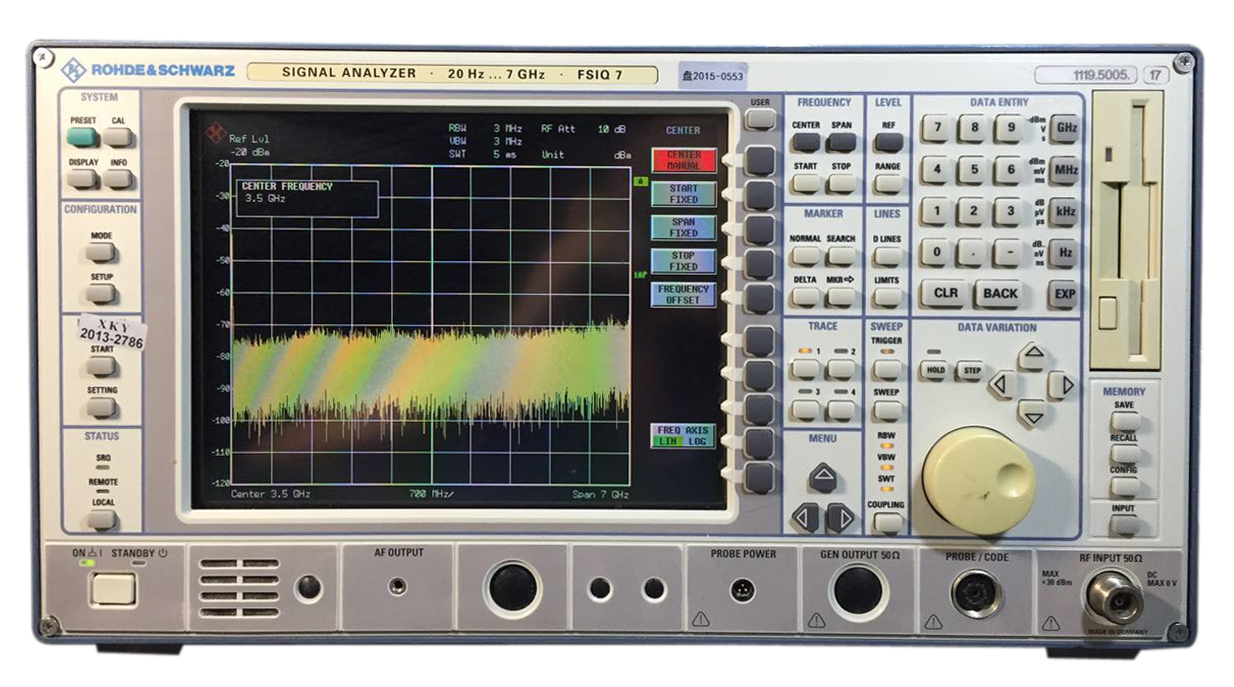

R&S?FSIQ Signal Analyzer

the one box solution in signal analysis

Key Facts

• High measurement speed for use in development and production

• Versatile test routines – convenient measurements

Features

• 3 models and frequency ranges

• Resolution bandwidth 1 Hz to 10 MHz in 1/2/3/5 steps

• 5-pole resolution filters with high selectivity

Brief Description

• Spectrum analysis with ultrawide dynamic range for sophisticated ACPR measurements: NF = 15 dB/ TOI = +20 dBm (FSIQ7)

• Integrated vector signal analyzer for universal analysis of digital and analog modulated signals BPSK to 16QAM, (G)MSK, AM, FM, PM

FSIQ3：20Hz  -  3.5GHz

FSIQ7:  20Hz  -7GHz

FSIQ26:  20Hz  -26GHz

FSIQ40:  20Hz  -40GHz

*頻譜分析

—用于高難度ACPR測量的極寬動態范圍:NF=15dB而TOI  =  +20  dBm;所以質量因子為NF-NOI=+5dBm

—適用于W-CDMA(4.096MHz積分帶寬)測量的75dB  ACPR動態范圍

—82dB  ACPR動態范圍(4.096MHz積分帶寬)。但需相隔一信道2.2GHz

以下總測量誤差<1dB,7GHz以下<1.5dB

—分辨率帶寬1Hz  -  10MHz,以1/2/3/5  倍步進

—具有高選擇性的5極點分辨濾波器

—適于快速測量分辨率帶寬(RBW)為1Hz至1kHz的FFT  濾波器

—顯示出的背景噪聲平均功率為-150dBm/10Hz帶寬(典型值)

*矢量信號分析

—儀器內置的矢量信號分析儀用于對數字和模擬調制信號進行一般性

分析，具體支持的調制方式包括BPSK至16QAM/(G)MSK/AM/FM/PM

—用于W-CDMA系統的矢量信號分析儀

—采樣速率可達6.4  兆符號/秒

*通用信號分析功能   二手R&S FSIQ3|FSIQ7頻譜分析儀

—高速合成器在FULL  SPAN(全跨度)模式下掃描時間僅5ms(FSIQ3/7)

—快速時域分析功能在ZEROSPAN(零跨度)模式下掃描時間僅1ms

—用于對任意波形信號進行高精度可重復測量的真有效值檢波器

—高顯示刷新率每秒可刷新25次

頻譜分析

—用于高難度ACPR測量的極寬動態范圍:NF=15dB而TOI = +20 dBm;所以質量**為NF-NOI=+5dBm

—適用于W-**(4.096MHz積分帶寬)測量的75dB ACPR動態范圍

—82dB ACPR動態范圍(4.096MHz積分帶寬)。但需相隔一信道2.2GHz

以下總測量誤差<1dB,7GHz以下<1.5dB

—分辨率帶寬1Hz - 10MHz,以1/2/3/5 倍步進

—具有高選擇性的5極點分辨濾波器

—適于快速測量分辨率帶寬(RBW)為1Hz至1kHz的FFT 濾波器

—顯示出的背景噪聲平均功率為-150dBm/10Hz帶寬(典型值)

*矢量信號分析

—儀器內置的矢量信號分析儀用于對數字和模擬調制信號進行一般性

分析，具體支持的調制方式包括BPSK至16QAM/(G)MSK/AM/FM/PM

—用于W-**系統的矢量信號分析儀

—采樣速率可達6.4 兆符號/秒

*通用信號分析功能

—高速合成器在FULL SPAN(全跨度)模式下掃描時間僅5ms(FSIQ3/7)

—快速時域分析功能在ZEROSPAN(零跨度)模式下掃描時間僅1ms

—用于對任意波形信號進行高精度可重復測量的真有效值檢波器

—高顯示刷新率每秒可刷新25次

—具有高分辨率的彩色大顯示屏(24厘米/9.5英寸TFT）
