主要特性與技術指標

信號表征

• 100 kHz ～ 3 或 6 GH

• 使用高度可靠、快速切換的電子衰減器，在 3 GHz 時 >+23 dBm

• W-CDMA 動態范圍：≤-73 dBc（輸出功率 +5 dBm）

• 在列表模式下，同時頻率、幅度和波形切換速度 ≤900 μs

調制和掃描

• AM、FM、?M 和脈沖

• ASK、FSK、MSK、PSK、QAM

• 在數字步進和列表掃描模式下，對頻率、功率和波形進行同步切換

基帶生成和信號生成

• 具有實時均衡的 100 MHz 內置 I/Q 基帶發生器，以實現出色的 EVM 性能

• 高達 64 MSa 回放存儲器和 800 MSa 存儲器

• 生成參考信號：LTE、HSPA+、WiMAX?、WLAN、DVB-H、DAB、MATLAB 等 – 信號生成

• 使用數字 I/O、MIMO 衰落和射頻至射頻衰落以及N5106A PXB 基帶發生器和通道仿真器完成多通道基帶生成

自動和通信接口

• 100BaseT LAN、LXI B 類標準、USB 2.0 和 GPIB

• SCPI 和 IVI-COM 驅動程序

• 向后兼容所有的 ESG、PSG、8648 信號發生器及其它廠商生產的信號發生器


描述

專為要求嚴苛的制造生產線而設計

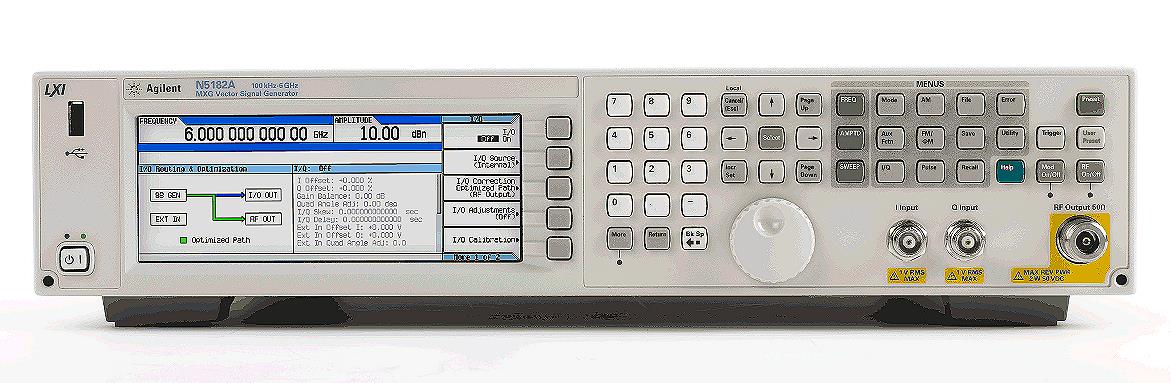

N5182A MXG 矢量信號發生器在兩個機架單元中（2RU）中提供頻率、幅度與波形快速切換、高功率（使用電子衰減器）、高可靠性，針對蜂窩通信和無線連通性元器件的制造進行了優化。 MXG 矢量信號發生器可增加吞吐量、改進測試良率、延長正常運行時間并節省機架空間，從而使您的投資更具價值。憑借可擴展的射頻和基帶性能，它能夠輕松地進行配置，以滿足您的特定測試要求。

為今后的元器件設計提供一流的射頻性能

憑借高功率和失真性能的最佳組合，MXG 矢量信號發生器可確保精確的元器件設計驗證。與靈活的信號生成工具結合使用時（例如 Signal Studio 軟件），低 ACLR（對于 1 個載波 W-CDMA，+5 dBm 時為 -73 dBc）可使 MXG 成為適用于 W-CDMA、WiMAX? 等技術的完整解決方案。

最大程度地延長正常運行時間

簡單的自我維護特性可以縮短維修與性能驗證的時間，借助可現場替換的組件將停機時間控制在 2 小時以內。

過渡至新型 EXG X 系列信號發生器，生成真正的性能

新型 EXG 不僅具備第一代 MXG 的價值和性能，還提供顯著增強的波形存儲器和帶寬、反向功率保護和雜散電平。EXG 還可利用實時基帶發生器、高輸出功率、內置多功能發生器等選件，提供不斷擴展的性能和功能。
